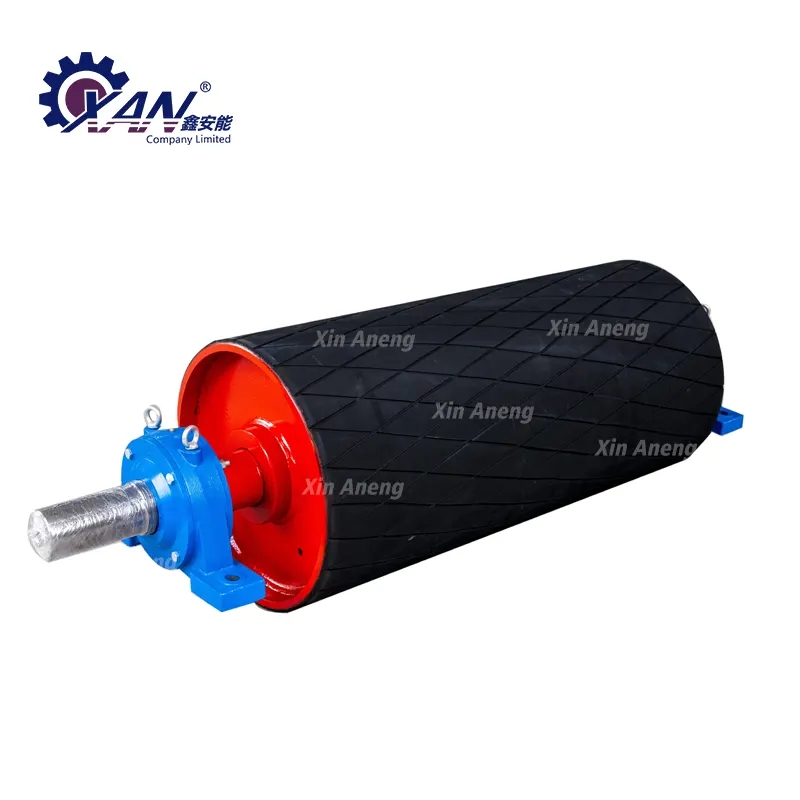

Vetopyörä

XAN takaa vähintään 5 vuoden takuun kaikille vakiokäyttöisille hihnapyörille. Pintakumikerroksen muodostusmenetelmänä on vulkanoitu kumipäällyste. Käyttöpyörän pintakumikerroksen paksuus ei saa olla alle 16 mm ja käyttötelan pintakumikerroksen kovuus ei saa olla pienempi kuin 70 Shore A.

Lähetä kysely

Tuotteen Kuvaus

Xin Anengin käyttöhihnapyörän käsittely- ja valmistustekniikka ja materiaalit

1. Sylinteri hitsataan hiilidioksidikaasulla suojatulla hitsauksella ja upokaarihitsauksella, ja koko runko uunihehkutetaan jännityksen poistamiseksi. Poraa sisäreikä varmistaaksesi pyöränpesän ja akselin välisen yhteyden.

2. Xin Anengin käyttöhihnapyörän akseli on valmistettu korkealaatuisesta 45-teräksestä, joka on karkeasti sorvattu ja ultraäänivirhetestattu, sitten sammutettu ja karkaistu ja sitten sorvattu ja hiottu hienoksi.

3. Rummun laadun varmistamiseksi kaikki rummut on tarkastettava täysin ja jokaisen rummun hitsin laatu on UT:n tarkastettava ja arkistoitava. Pohjassa olevat hitsit on tarkastettava värjäyksellä. Jos vikoja löytyy, ne tulee poistaa ajoissa hiilikaaritalttauksella ja hitsata sitten uudelleen.

4. Sujuvan toiminnan varmistamiseksi rumpu on käyty läpi myös staattisen tasapainon testitelineellä ja staattisen tasapainon testit on suoritettu tiukasti standardivaatimusten mukaisesti. Staattisen tasapainon koe suoritetaan G40-tason mukaan.

5. Yrityksemme käyttää ultraäänivikailmaisimia havaitakseen vikoja Xin Anengin käyttöhihnapyörässä.

Hihnapyörän valukumi

1. Kaikkien vetopyörän pinta on valmistettu prismakumista. Pintakumikerros muodostuu vulkanoidusta kumipäällysteestä. Pintakumikerroksen paksuus on vähintään 14 mm, ja pintakumikerroksen kovuus on vähintään 70 astetta Shore.

2. Vetopyörän pinta on sileä eikä liiman peittämä.

3. Liimakerroksen taatusti ei ole vikoja, kuten delaminaatiota ja rakkuloita. Ylä- ja pohjaliiman fysikaaliset ja mekaaniset ominaisuudet ovat GB10595-2017:n asiaankuuluvien määräysten mukaisia.

Rummun asennuksen jälkeen ulkoympyrän säteittäisen juoksutoleranssin tulee olla alla olevan taulukon vaatimusten mukainen.

Yksikkö: mm

HihnapyöräD		200-800	1000-1600	1800
Säteittäinen pyöreä juoksutoleranssi	Viipymätön hihnapyörä	0.6	1.0	1.5
Säteittäinen pyöreä juoksutoleranssi	Jäljellä oleva hihnapyörä	1.1	1.5	2.0

Hihnapyörän laakerit ovat FAG- tai SKF-laakereita.

Rummun tärkeimmät tekniset parametrit-Rummun ulkokehän säteittäinen juoksu

Tail Bend hihnapyörä

φ≤800mm≤1,05mm

φ＞800mm≤1,40mm

Vetopyörä

φ≤800mm≤1,05mm

φ＞800mm≤1,40mm

Vetopyörän tekniset tiedot

B	D	A	L	L1	L2	K	M	N	Q	P	H	h	hl	d	b1	ds	Pyörivä akseli 承	Sileä rulla 筒	Kumipintainen rulla 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

Tehtaamme:

Yrityksellämme on kattava laadunvarmistusjärjestelmä. Ennen tuotannon aloittamista toimitamme tälle projektille kattavan laadunvarmistussuunnitelman. Tämä suunnitelma sisältää laadunvarmistusmenettelyt, organisointimenetelmät, osallistuvan henkilöstön pätevyyden ja valvonnan kaikille projektin laatuun vaikuttaville toimille, kuten suunnittelulle, hankinnalle, valmistukselle, kuljetukselle, asennukselle, käyttöönotolle ja huollolle. Meillä on laadunvarmistustoiminnasta vastaava henkilöstö.

Laadunvarmistussuunnitelmamme määrittelee ensisijaisesti seuraavat kohdat:

1. Laitteiden tarkastus ja valvonta;

2.Ostettujen laitteiden tai materiaalien valvonta;

3. Materiaalien valvonta;

4.Erityisprosessien valvonta;

5. Rakennusvalvonta paikan päällä;

6. Laadukkaat todistajapisteet ja aikataulut.
