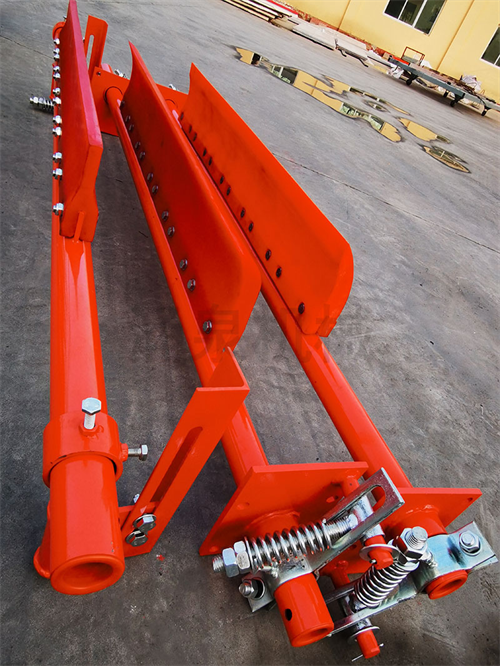

Vyön kuljetin anti-käsivarren vastapainon kaksikaistainen puhdistusaine on uudentyyppinen puhdistusaine, jolla on vakaat suorituskyvyn, hyvän puhdistusvaikutuksen ja helpon purkamisen ja kokoonpanon ominaisuudet.
Kuljettimen puhdistusaine sisältää kiinteän hihnapyörälohkon, vaijerin, kytkentätangon, kumukurun kokoonpanon, vastapainon, jaetun liukuvan laakerin, metallikaavin kokoonpanon ja muut komponentit, ja seuraava on lyhyt johdanto jokaiselle komponentille ja sen toiminnalle.
1. Kuljetinhihna
Kuljetinhihna on tärkeä osa kuljettia, kuljetinhihnan kustannukset kuljettimessa on 30% ~ 50% koko laitteen kustannuksista, ja joidenkin erityisten työolosuhteiden mukaan kuljetinhihnalla olisivat kulutuskestävyyden, lämmönkestävyyden, liekin hidastimen, öljynkestävyyden ja otsoniresistenssin ominaisuudet. Kuljettimen toiminnan aikana kuljetinhihnan kuorma on erittäin monimutkainen, ja siihen liittyy taivutusjännitys rullan ja rullan läpi pitkittäisen vetolujuuden lisäksi. Suurin osa vyön vaurioista ilmenee työpinnan kuluessa ja reunoilla, hajoamisessa, repimässä ja kuorimisessa, jotka aiheutuvat suurten, terävien materiaalien vaikutuksista. Puhdistimen suunnittelussa on tarpeen valita asianmukainen puhdistuslohkomateriaali kuljetinhihnan vaurioiden välttämiseksi mahdollisimman paljon. Kuljetinhihnoja ei kuvata yksityiskohtaisesti niiden osiksi.
2. rullaa yksinkertaisesti
Rullaryhmä on tärkeä osa vyökuljetinta, ja kuljettimessa olevan roolin mukaan rulla voidaan jakaa kahteen luokkaan: lähetysrulla ja kääntörulla. Ajausrummun tehtävänä on siirtää vääntömomentti, jonka kuljetushihna on kuljetushihnalle.
Kääntäjät Rullan yksinkertaistaminen sisältää kuljetinhihnan suunnan kuljettimen lopussa, ohjeet siirtopyörän käärekulman kasvattamiseksi ja kiristyslaitteen ohjaus. Puhdistimen suunnittelussa se on tarkoitettu raskashihnan kuljettimen päänkäyttötelaan, ja telan koko määrittää kuljetinhihnan leveyden ja puhdistusaineen leveyden, jolla on tietty ohjausrooli puhdistusaineen suunnittelussa. Rummua ei myöskään kuvata yksityiskohtaisesti puhtaampana osana.
3. Kiinteä hihnapyörälohko
Kiinteä hihnapyöräryhmä koostuu kolmesta hihnapyörästä, ensimmäisellä on kääntämisen rooli, ja toisella ja kolmannella hihnapyörällä on etäisyyden säätämisen rooli, jotta vastapaino voidaan sijoittaa kohtuulliseen asentoon.
4.
Langan köysi on tärkeä elementti, joka yhdistää vastapainon ja kytkentätangon.
5. kytkentävarsi
Kytkentävarsi on tärkeä elementti, joka yhdistää vaijerin, kumukraajan ja metallikaavin, jolla on rooli ylemmän ja alareunan kytkemisessä.
6. Kumin kaavin kokoonpano
Kumpeuran kokoonpano käsittää neljä saman määritelmän kuminauhetta, kumi kaavin akselia, kaavin istuinta, kaavin istuimen kiinnityspulttia ja kaavin akselia, kumukurun kiinnityspulttia ja kaavin istuinta, kumi kaavin kylkiluusta ja kumi kaavan pään pähkinä. Kumin kaavin kokoonpano on kriittinen komponentti kokonaispuhdistimeen.
7. vastapaino
Kumpeukan puristusvoima on saatu kahdella vastapainojoukolla, joista kukin koostuu neljästä valurautakappaleesta, joiden paino on kymmenen kg ja kaksi valurautapalaa, joissa yksi paino on viisi kg.
8. halkaistu liukuva laakeri
Jaettu liukuva laakeri on helpompi asentaa kuin liikkuva laakeri, joka tuo mukavuuden puhdistusaineen kokoonpanoprosessiin, ja sillä on suuri voima, ja sen toimiva osa ei usein liiku suuressa kulmassa, ja voiteluainetta on helpompaa täyttää.
9. Metalli kaavin kokoonpano
Metallikaavin kokoonpano koostuu kappaleesta, joka on valmistettu M13: sta, metallikaavinpidikkeestä, metallikaavin akselista, puristuspalkista, puristusjousesta, puristusjousen akselista, korjauspultista kaavin istuimelle ja kaavin akselille ja asetettu ruuvi puristuspalkille ja metallikalvoakseli.
