Xin AnengtarvikkeetKannattava tyhjäkäyntirullaratkaisut, jotka on suunniteltu tukemaan hihnakuljettimien kuormitettua puolta ja vähentämään samalla hihnan painumista, ajovastusta ja tarpeetonta kulumista. Vakaaseen pyörimiseen, luotettavaan tiivistykseen ja säädeltyyn säteittäiseen juoksuun keskittyvän suunnittelun ansiosta nämä telat tukevat vaativia bulkkimateriaalien käsittelysovelluksia, ja ne on suunniteltu jopa 30 000 tunnin käyttöön normaaleissa työoloissa.
Kantava välirulla on yksi hihnakuljetinjärjestelmän olennaisista komponenteista, koska se tukee jatkuvasti sekä kuljetinhihnaa että kuljetettavaa materiaalia. Oikein valitut välipyörät auttavat säilyttämään hihnan muodon, jakamaan kuorman, vähentämään kitkaa ja edistämään vakaata kuljetusta. Tässä oppaassa kerrotaan, kuinka kantopyörät toimivat, niiden pääkomponentit, suorituskykytekijät, käytettävissä olevat kokoonpanot, valintanäkökohdat ja huoltokäytännöt. Siinä tutkitaan myös, miksi rullan tarkkuus, laakerit, tiivistys, materiaalin laatu ja kuljettimen käyttöolosuhteet tulisi ottaa huomioon valittaessa välipyörän toimittajaa.
Sisällysluettelo
- Mikä on kantava tyhjäkäyntirulla?
- Kuinka kantolaukaisurulla toimii?
- Mitkä ovat tärkeimmät komponentit?
- Mitä etuja se tarjoaa?
- Minkä tyyppisiä joutovaunuja on saatavilla?
- Kuinka valita oikea rulla?
- Mitkä tekniset tekijät vaikuttavat suorituskykyyn?
- Kuinka kuljettimen tyhjäkäyntiikää voidaan pidentää?
- Usein kysytyt kysymykset
- Johtopäätös

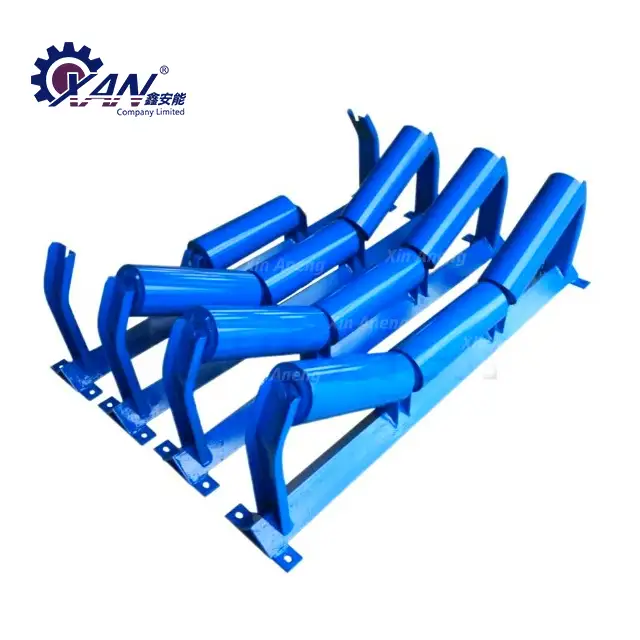

Mikä on kantava tyhjäkäyntirulla?
Kantava välirulla on pyörivä kuljetinkomponentti, joka on asennettu hihnakuljettimen kantopuolen alle. Sen ensisijainen tehtävä on tukea hihnaa ja sille asetettua irtomateriaalia hihnan liikkuessa kuljetusreittiä pitkin.
Toisin kuin kuljettimen käyttöpyörä, joka tarjoaa käyttövoiman, välipyörä tarjoaa pääasiassa mekaanista tukea ja ohjattua vierintäkosketinta. Useat rullat on yleensä järjestetty välirullasarjaksi, jolloin hihna säilyttää sopivan profiilin materiaalia kuljetettaessa.
Kuljettimen rakenteesta riippuen kantopyörät voidaan konfiguroida vakiokouruksi, litteiksi järjestelyiksi, iskusuuntautuneiksi malleiksi, itsesuuntautuneiksi kokoonpanoiksi tai V-muotoisiksi ratkaisuiksi. Oikea kokoonpano riippuu hihnan leveydestä, materiaalin ominaisuuksista, kuljettimen nopeudesta, lastausolosuhteista ja asennusvaatimuksista.
Valmistajille ja järjestelmäintegraattoreille sopivan kantopyörän valinta ei siis ole pelkkä komponentin ostopäätös. Se vaikuttaa suoraan kuljettimen vakauteen, hihnan seurantaan, energiankulutukseen, huoltotiheyteen ja käyttöikään.
Kuinka kantolaukaisurulla toimii?
Käytön aikana kuljetinhihna liikkuu pyörivien rullien yli. Kun bulkkimateriaalia lastataan hihnalle, sen paino siirtyy hihnan kautta välipyöräsarjalle ja sitten kuljettimen runkoon.
Hyvin suunniteltu kantojärjestely suorittaa useita toimintoja samanaikaisesti:
- Tukee tyhjän kuljetinhihnan painoa.
- Tukee kuljetettavaa materiaalikuormaa.
- Auttaa säilyttämään halutun hihnaprofiilin.
- Vähentää hihnan painumista tukipisteiden välillä.
- Rajoittaa vierintävastusta kuljetuksen aikana.
- Auttaa ylläpitämään sujuvaa materiaalin kuljetusta.
- Vähentää tarpeetonta rasitusta kuljetinhihnalle.
Tyypillisessä kaukalokuljettimessa useita rullia on sijoitettu kulmaan kaukalon muodostamiseksi. Tämä kokoonpano lisää hihnan kykyä pitää irtotavarana ja voi parantaa kuljetuskapasiteettia ilman liiallista hihnan leveyttä.
Mitkä ovat tärkeimmät komponentit?
Kuljettimen joutopyörän luotettavuus riippuu useiden komponenttien vuorovaikutuksesta eikä pelkästään telan vaipasta. Tyypillinen kantava välipyöräkokoonpano voi sisältää akselin, laakerit, tiivisteet, päätykappaleet, laakerin istukat, rullaputken ja sopivan voitelun.
| Komponentti | Ensisijainen toiminto | Miksi sillä on merkitystä |
|---|---|---|
| Rullaputki | Tarjoaa pyörivän tukipinnan hihnalle | Vaikuttaa juoksun tasaisuuteen, kestävyyteen ja hihnakosketukseen |
| Akseli | Tarjoaa rakenteellista tukea pyörivälle kokoonpanolle | Sen on kestettävä käyttökuormituksia ilman liiallisia muodonmuutoksia |
| Laakeri | Mahdollistaa rullan pyörimisen kontrolloidulla vastuksella | Vaikuttaa suoraan pyörimisen laatuun ja käyttöikään |
| Tiiviste | Auttaa estämään epäpuhtauksien pääsyn laakerialueelle | Tärkeä pölyisissä, märissä ja vaativissa ympäristöissä |
| Päätykorkki | Tukee ja suojaa sisäisiä komponentteja | Edistää kokoonpanon eheyttä ja tiivistyskykyä |
| Voitelu | Vähentää sisäistä kitkaa ja kulumista | Tukee tasaisempaa toimintaa ja laakerin kestävyyttä |
Tästä syystä laadunvalvonnan tulisi kattaa raaka-aineet, laakerit, tiivisteet, tuotannon tarkkuus, kokoonpanoprosessit ja lopputarkastus sen sijaan, että keskittyisi vain rullan ulkonäköön.
Mitä etuja se tarjoaa?
1. Parempi hihnan tuki
Jatkuva tuki vähentää liiallista hihnan painumista ja auttaa säilyttämään vakaan kuljetuspinnan. Tämä on erityisen tärkeää, kun kuljetin käsittelee raskaita tai jatkuvasti lastattuja irtotavaraa.
2. Vähentynyt vyön kuluminen
Materiaalikuorman tasainen jakautuminen auttaa vähentämään hihnaan kohdistuvaa paikallista rasitusta. Rullan oikea pyöriminen voi myös minimoida tarpeetonta kitkaa hihnan ja tukijärjestelmän välillä.
3. Tasaisempi materiaalinkäsittely
Vakaa joutopyörän pyöriminen mahdollistaa hihnan kulkemisen tasaisesti kuljettimen reitillä. Tämä voi myötävaikuttaa tasaisempaan materiaalivirtaan ja vähentää toimintahäiriöitä.
4. Pidempi kuljetinhihnan käyttöikä
Kun hihna on tuettu oikein ja vierintävastus on hallinnassa, tarpeetonta mekaanista rasitusta voidaan vähentää. Ajan myötä tämä voi pidentyä hihnan käyttöikää ja alentaa vaihtokustannuksia.
5. Pienemmät huoltovaatimukset
Luotettavat laakerit, tehokas tiivistys, tarkka valmistus ja sopivat materiaalit voivat vähentää ennenaikaisten joutopyörän vaihtojen ja suunnittelemattomien kuljettimen seisokkien määrää.
Minkä tyyppisiä joutovaunuja on saatavilla?
Ei ole olemassa yhtä jokaiselle kuljettimelle sopivaa välipyöräkokoonpanoa. Erilaiset kuljetinasettelut ja materiaalinkäsittelyolosuhteet vaativat erilaisia tukijärjestelyjä.
- Normaalit tyhjäkäynnit:Käytetään yleisesti irtomateriaalien hihnakuljettimien kuormitetulla puolella kourun profiilin muodostamiseksi.
- Litteät tyhjäkäynnit:Soveltuu sovelluksiin, joissa vaaditaan litteää hihnaprofiilia.
- Impact joutopyörät:Suunniteltu alueille, joissa materiaalia putoaa hihnalle ja vaaditaan ylimääräistä iskunvaimennusta.
- Itsestään suuntautuvat joutopyörät:Käytetään ohjaamaan hihnan seurantaa ja vähentämään hihnan vaeltelua.
- V-muotoiset joutopyörät:Käytetään erityisissä kuljetinkokoonpanoissa, joissa V-muotoinen tukijärjestely on edullinen.
Kun suunnitellaan tai päivitetään kuljetinjärjestelmää, välipyörän tyyppi tulee valita yhdessä hihnan, hihnapyörän, kannakkeen, lastauskohdan ja kuljetinrakenteen kokonaisuuden kanssa sen sijaan, että sitä tulisi käsitellä erillisenä komponenttina.
Kuinka valita oikea rulla?
Oikean telan valinta vaatii muutakin kuin luettelon osanumeron vastaamisen. Insinöörien ja hankintatiimien tulee arvioida koko toimintaympäristö.
- Määritä hihnan leveys:Leveämmät hihnat vaativat yleensä suurempia ja paremmin konfiguroituja tukijärjestelmiä.
- Tarkista hihnan nopeus:Suuremmat nopeudet asettavat enemmän vaatimuksia pyörimisvakaudelle, tasapainolle, laakereille ja tiivisteelle.
- Arvioi kuljetuskapasiteetti:Telajärjestelyn tulee kestää sekä hihnan paino että suurin materiaalikuorma.
- Harkitse materiaalin ominaisuuksia:Hankaavat, pölyiset, märät, tahmeat tai syövyttävät materiaalit voivat vaatia erityisiä tiivistys- ja materiaalivalintoja.
- Tarkista asennusehdot:Lämpötila, kosteus, pölyaltistus, ulkoasennus ja puhdistusolosuhteet voivat vaikuttaa telan valintaan.
- Varmista mittojen yhteensopivuus:Akselin mittojen, rullan halkaisijan, rungon kokoonpanon ja asennusmittojen on vastattava kuljetinta.
Esimerkiksi julkaistut kantopyörän suorituskykytiedot voivat kattaa hihnan leveydet noin 500 mm - 2 400 mm, ja kuljetuskapasiteetti vaihtelee hihnan leveyden ja hihnan nopeuden mukaan. Tämä osoittaa, miksi toimintaparametrit tulee vahvistaa ennen määrittelyn viimeistelyä.
Mitkä tekniset tekijät vaikuttavat suorituskykyyn?
Tarkkuus on yksi tärkeimmistä näkökohdista arvioitaessa teollista kuljetinrullaa. Liiallinen säteittäinen juoksu voi lisätä tärinää ja vastusta, kun taas huono laakerin tai tiivisteen suorituskyky voi lyhentää käyttöikää.
| Suorituskykytekijä | Mahdollinen vaikutus | Suositeltu tarkennus |
|---|---|---|
| Radial Runout | Voi vaikuttaa tärinään ja hihnan kulkuvakauteen | Säilytä asianmukainen valmistustarkkuus |
| Laakerin laatu | Vaikuttaa pyörimiskestävyyteen ja kestävyyteen | Käytä käyttöolosuhteisiin sopivia laakereita |
| Tiivistysteho | Auttaa suojaamaan sisäisiä osia lialta | Yhdistä tiivisteet pölylle, kosteudelle ja ympäristölle |
| Rullan pinta | Vaikuttaa hihnan kosketukseen ja ajovastukseen | Pidä pinta sileänä ja kunnolla viimeisteltynä |
| Akselin vahvuus | Määrittää kestävyyden aksiaalisille ja käyttökuormituksille | Valitse mitat todellisen kuorman mukaan |
| Voitelu | Vaikuttaa laakereiden kitkaan ja kulumiseen | Käytä sopivaa rasvaa ja tehokasta sisäistä suojausta |
Käytettävissä olevien teknisten tietojen mukaan Xin Anengin teloissa käytetään erikoislaakereita, litiumpohjaista rasvaa sekä sisäistä ja ulkoista tiivistystä. Tuotteen on määrä käyttää jopa 30 000 tuntia normaaleissa työoloissa, vaikka todellinen käyttöikä riippuu kuormituksesta, nopeudesta, ympäristöstä, huollosta, asennuksesta ja muista käyttötekijöistä.
Kuinka kuljettimen tyhjäkäyntiikää voidaan pidentää?
Jopa hyvin valmistettu joutopyörä vaatii asianmukaista asennusta ja huoltoa. Ennaltaehkäisevä huolto-ohjelma voi auttaa tunnistamaan ongelmat ennen kuin ne kehittyvät hihna- tai kuljetinvaurioiksi.
- Tarkasta telat säännöllisesti epänormaalin melun tai tärinän varalta.
- Tarkista, onko merkkejä takertumisesta tai suuren vastuksen pyörimisestä.
- Tarkista, ettei tiivisteissä ole näkyviä vaurioita tai likaa.
- Tarkkaile hihnan seurantaa ja tutki jatkuvaa hihnan poikkeamaa.
- Poista kertynyt materiaali rullakokoonpanon ympäriltä.
- Tarkista asennuskehykset ja akselit löystymisen tai muodonmuutosten varalta.
- Vaihda vaurioituneet rullat nopeasti, jotta hihna ei vahingoitu.
- Säilytä huoltokirjaa toistuvien vikakuvioiden tunnistamiseksi.
Rutiinitarkastukset ovat erityisen tärkeitä kaivos-, kiviaines-, satamissa, sähköntuotannossa, sementissä, metallurgiassa ja muissa irtotavaran käsittelyympäristöissä, joissa kuljettimet voivat toimia pitkiä aikoja suurilla kuormituksilla.
Usein kysytyt kysymykset
Mikä on kantopyörän päätarkoitus?
Päätarkoituksena on tukea kuljetinhihnan kuormattua puolta ja kuljetettavaa materiaalia. Se auttaa säilyttämään hihnan muodon, vähentämään painumista, hallitsemaan vierintävastusta ja edistämään vakaata materiaalin käsittelyä.
Mitä eroa on kantavan ja paluulaukun välillä?
Kantovälipyörä tukee hihnan kuormitettua kantopuolta, kun taas paluurulla tukee tyhjää paluupuolta, kun hihna kulkee takaisin kohti kuljettimen lastausaluetta.
Miten kantava joutopyörä eroaa törmäyspyörästä?
Tavallinen kantopyörä tukee ensisijaisesti hihnaa ja materiaalia kuljetuksen aikana. Törmäyspyörä sijoitetaan yleensä kuormitusvyöhykkeille, joissa putoava materiaali aiheuttaa suurempia iskuvoimia ja hihnan lisäsuojaus tarvitaan.
Kuinka kauan kuljetusrulla voi kestää?
Käyttöikä riippuu kuormituksesta, nopeudesta, materiaalista, ympäristöstä, asennuksesta, huollosta, laakerin laadusta ja tiivistämisestä. Xin Aneng määrittelee jopa 30 000 tuntia normaaleissa työoloissa, mutta todellinen suorituskyky tulee arvioida tietyn sovelluksen mukaan.
Mitä tietoja ostajien tulee antaa tilauksen yhteydessä?
Ostajien tulee yleensä ilmoittaa hihnan leveys, hihnan nopeus, kuljetuskapasiteetti, materiaalin ominaisuudet, kuljetinjärjestely, rullan halkaisija, akselin mitat, asennusympäristö ja kaikki sovellettavat tekniset tai mittavaatimukset. Täydellisten tietojen antaminen auttaa valmistajaa suosittelemaan sopivaa kokoonpanoa.
Johtopäätös
Kantava välirulla voi olla suhteellisen pieni komponentti täydellisessä kuljetinjärjestelmässä, mutta sen vaikutus hihnan tukeen, materiaalinkäsittelyn vakauteen, kulumiseen, kunnossapitoon ja yleiseen käyttötehokkuuteen on merkittävä. Oikea rullan rakenteen, laakereiden, tiivisteiden, voitelun, mittatarkkuuden ja sovelluskohtaisen suunnittelun yhdistelmä voi auttaa kuljettimien käyttäjiä saavuttamaan luotettavamman pitkän aikavälin suorituskyvyn.
Projekteihin, joissa tarvitaan luotettavia kuljetinkomponentteja, Xin Anengin Carrying Idler Roller -ratkaisu tarjoaa vaihtoehdon vaativiin bulkkimateriaalien kuljetussovelluksiin. Jos valitset rullia uudelle kuljettimelle, vaihdat olemassa olevia joutopyöriä tai kehität räätälöityä kuljetusjärjestelmää,ota meihin yhteyttähihnan leveyden, nopeuden, kapasiteetin ja käyttöolosuhteiden kanssa keskustellaksesi sopivasta ratkaisusta projektiisi.
